Goodridge - Tubo G-Line XF 910

  • In Offerta
  • Prezzo di listino CHF 64.50
Cod.: 910-04
Imposte incluse. Spese di spedizione calcolate al momento del pagamento.


Logo Goodridge

GOODRIDGE - TUBO G-LINE XF 910

Cod. Dash Ø interno mm (in) Ø esterno mm (in) Pressione lavoro BAR (PSI) Pressione max BAR (PSI) Peso Kg/m (Lb/ft) Raggio min. di piega mm (in) Temperatura min/max °C (°F)
910-04 -04 6.70 (0.26) 9.70 (0.38) 88 (1276) 350 (5076) 0.070 (0.0471) 20 (0.79) -40/+180 (-40/+356)
910-06 -06 9.50 (0.37) 13.00 (0.51) 80 (1160) 320 (4641) 0.105 (0.0706) 28 (1.10) -40/+180 (-40/+356)
910-08 -08 12.70 (0.50) 16.80 (0.66) 70 (1015) 280 (4061) 0.140 (0.0942) 40 (1.57) -40/+180 (-40/+356)
910-10 -10 15.90 (0.63) 20.90 (0.11) 65 (924) 260 (3770) 0.205 (0.1379) 45 (1.77) -40/+180 (-40/+356)
910-12 -12 19.00 (0.75) 24.70 (0.97) 60 (870) 240 (3480) 0.214 (0.1440) 55 (2.16) -40/+180 (-40/+356)
910-16 -16 25.40 (1.00) 32.70 (1.29) 50 (725) 200 (2900) 0.489 (0.3290) 75 (2.95) -40/+180 (-40/+356)
910-20 -20 31.70 (1.24) 38.60 (1.45) 45 (652) 180 (2610) 0.587 (0.3950) 100 (3.94) -40/+180 (-40/+356)



Il G-Line XF 910 é il tubo flessibile più leggero della gamma Goodridge.

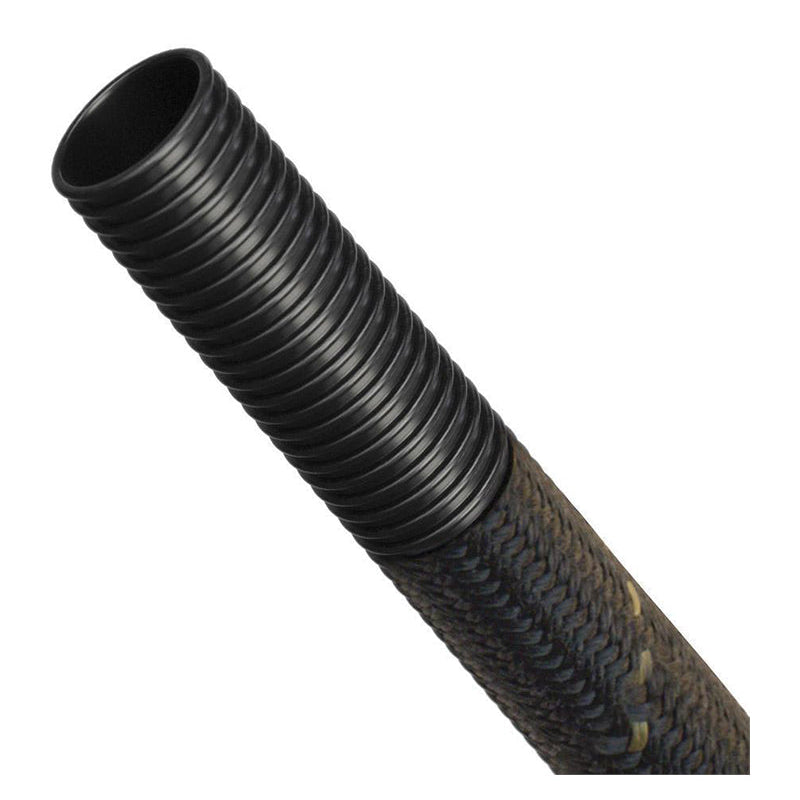

Il tubo è dotato di un foro liscio, esternamente convoluto, impregnato di carbonio e antistatico. Fodera in PTFE, avvolto in una treccia in fibra aramidica super leggera. Oltre ai raccordi graffabili 711 e graffabili serie 4000, G-Line XF 910 può essere assemblato utilizzando raccordi riutilizzabili 811, senza la necessità di utensili specialistici.

Nota: la temperatura influisce sulla pressione di esercizio massima indicata; per temperature superiori a 130°C ridurre la pressione di esercizio dello 0.75% per ogni grado sopra 130°C. (max 180°C).

Applicazione:
Combustibile, olio, acqua, metanolo e aria.

Raccordi compatibili:
Raccordi graffabili serie 711, raccordi graffabili serie 4000, raccordi riutilizzabili serie 811.
